DependencyGraph 基于依赖图的资源检查与可视化修改工具

Visualization and Modification Tool Based on Resource Dependency Graph

详见ppt，这里做内容转述

C++/C#/Python-混合编程注意项

主要是boost.python，其他的都还好，就这个写起来有点麻烦。不过它也比其他的方式更强大，是C++而不是C

原型阶段用C#调用C++的时候，发现只能调用C，而且需要在C#这边声明好，用buffer机制传参，类似这样：

class AssetDependencyWrapper
    {
        [DllImport("AssetDependency", EntryPoint = "CSharpTest")]
        public static extern void CSharpTest();


        [DllImport("AssetDependency", EntryPoint = "Start")]
        public static extern void Start(string inputPath);


        [DllImport("AssetDependency", EntryPoint = "FindDepsMap", CharSet =  CharSet.Unicode)]
        static extern bool FindDepsMapInner(string guidKey,  [MarshalAs(UnmanagedType.LPArray, SizeParamIndex = 1)]
            byte[] guids, int guidCsvSize);


        public static bool FindDepedMap(string guidKey, out string guids);


        // c++的callback参数声明（要用IntPtr接受）
        [UnmanagedFunctionPointer(CallingConvention.StdCall, CharSet = CharSet.Unicode)]
        delegate void LoopVPCallbackInner(IntPtr parentKey, IntPtr nodeToAdd, IntPtr  guid);


        // C#侧的callback参数（用string接受）
        public delegate void LoopVPCallback(string parentKey, string nodeToAdd, string  guid);


        // 调用C++，参数是callback
        [DllImport("AssetDependency", EntryPoint = "GetAllVirualPath", CharSet =  CharSet.Unicode)]
        static extern bool GetAllVirualPathInner(LoopVPCallbackInner callback);


        // 给C#调用的接口(要传递LoopVPCallback)
        public static bool GetAllVirualPath(LoopVPCallback callback)
        {
            byte[] buffer = new byte[4096];
            Array.Clear(buffer, 0, buffer.Length);
            // 委托的实现，调用C#函数（用callback是为了降低耦合）
            LoopVPCallbackInner dl = delegate (IntPtr parentKey, IntPtr nodeToAdd, IntPtr  guid)
            {
                string a = Marshal.PtrToStringUni(parentKey);
                string b = Marshal.PtrToStringUni(nodeToAdd);
                string c = Marshal.PtrToStringUni(guid);
                callback(a, b, c);
            };
            return GetAllVirualPathInner(dl);  // 调用C++并传递callback
        }
    }

这边将callback传给C++，等那边执行完时通过callback通知回来

另外，不同语言之间兼容性会有一些差别。比如类型之间的转换对应关系有区别

Python 调用 C++ (Boost.Python)

其中的python库可以用来封装c++被python调用, 功能比较强大, 不但可以封装函数还能封装类, 类成员

安装boost.python, apt-get install libboost-python-dev

需要单独写一个c/cpp文件，假设命名为 pymodule.c 好了。这个文件就是我们要写的"接口"，要明确告诉boost 需要wrap哪些接口。注意一般的函数是不需要在这里声明参数的。声明参数的只有constructor，而且constructor支持多重定义的

Boost::Python是Python/C API的一个封装(wrapper)。使用Python/C API，你需要在Python和C代码之间传递指针的前后，手动处理指针问题，比如指针不再指向原来的对象时，Boost::Python接管了这个任务，自动处理

部分源码：AssetDependency.h

#pragma once
#include <pugixml.hpp>
#include <experimental/filesystem>


#ifdef  DLL_EXPORT
#define DLL_API extern "C" __declspec( dllexport )
#else
#define DLL_API extern "C" __declspec( dllimport )
#endif


DLL_API void __stdcall Launch(std::wstring inputPath);
DLL_API std::wstring __stdcall GetNextVirtualPath();
DLL_API std::wstring __stdcall GetDeps(std::wstring guidKey);
DLL_API std::wstring __stdcall GetDeped(std::wstring guidKey);
DLL_API const wchar_t* __stdcall GetBrokenReposity();
DLL_API const wchar_t* __stdcall GetRepeatedGuid();
DLL_API const wchar_t* __stdcall GetGuidNotFind();
DLL_API const wchar_t* __stdcall GetDepsLoss();
DLL_API const wchar_t* __stdcall GetErrorDependency();
DLL_API int __stdcall ModifyDepsGuid(std::wstring itemGuid, std::wstring srcGuid,  std::wstring destGuid);


struct Item
{
public:
        std::wstring Type;
        std::wstring GUID;
        std::wstring Package;
        std::wstring Class;
        std::unordered_set<std::wstring> Deps;
        std::wstring Name;
    std::experimental::filesystem::path RepositoryPath;
        Item()
        {
               Type = L"";
               GUID = L"";
               Package = L"";
               Class = L"";
               Name = L"";
        }
    Item(std::wstring type, std::wstring guid, std::wstring  package,std::unordered_set<std::wstring> deps, std::wstring name) : Type(type),
        GUID(guid), Package(package), Deps(deps), Name(name) {  }
        Item(std::wstring type, std::wstring guid, std::wstring package, std::wstring cls,  std::unordered_set<std::wstring> deps, std::wstring name,  std::experimental::filesystem::path repositoryPath) : Type(type),
               GUID(guid), Package(package), Class(cls), Deps(deps), Name(name),  RepositoryPath(repositoryPath) {  }
};

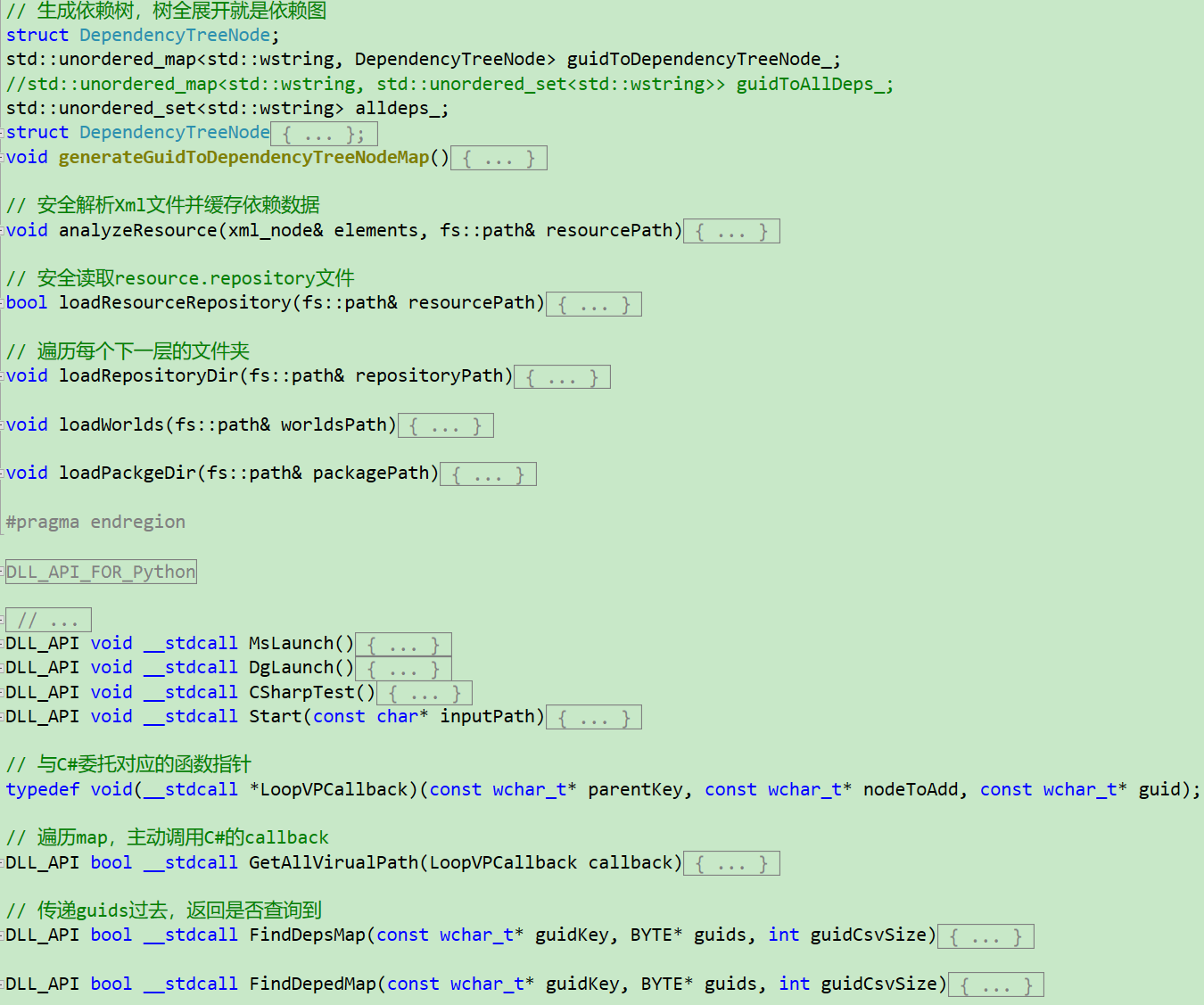

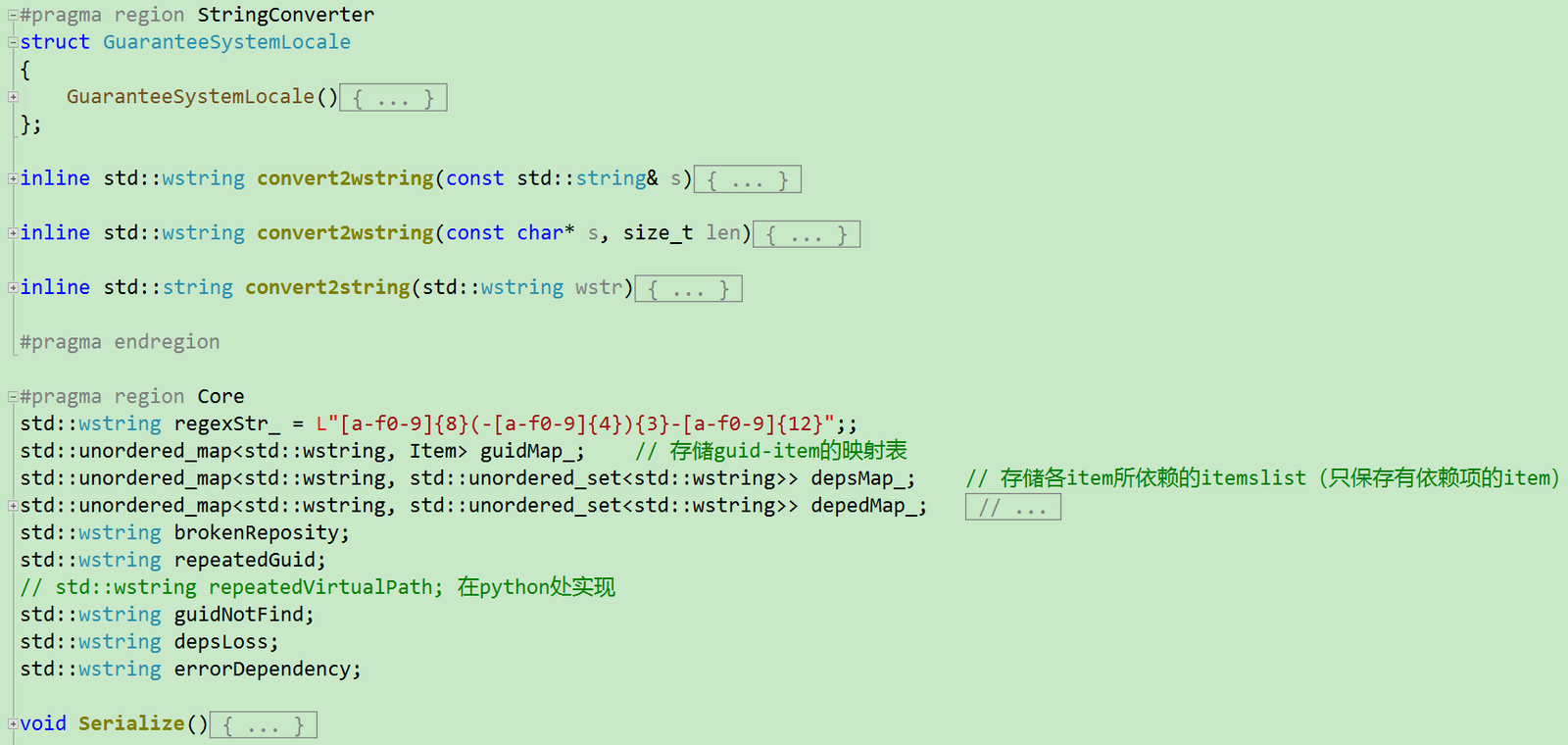

定义：

因为要回调C#所以要定义delegate的函数指针

这里，DLL_API_FOR_Python是给Python调用的接口，主要逻辑就在里面。而后面的是For C#的、包含部分其他测试接口（xxLaunch、Test），python接口形如：

DLL_API void __stdcall Launch(std::wstring inputPath)
{
    fs::path packagePath(inputPath);
    loadPackgeDir(packagePath);
}

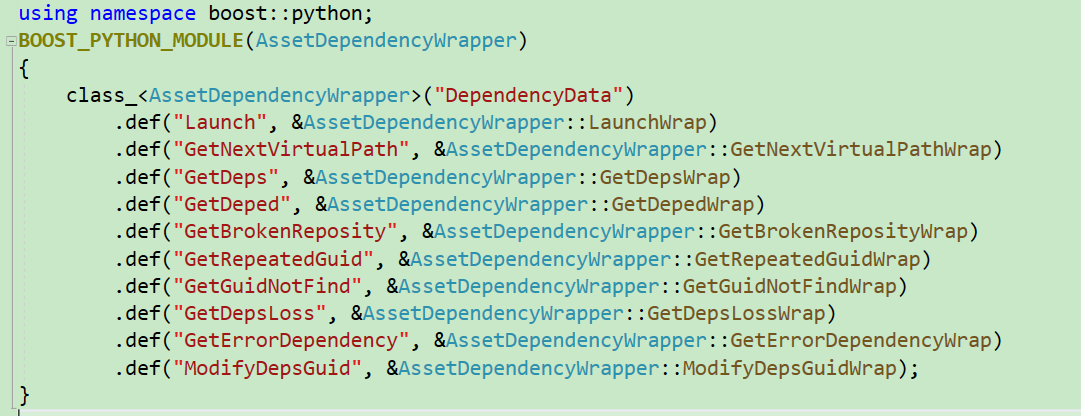

AssetDependencyWrapper：

形如给AssetDependency.h的方法加个Wrap后缀包装

        void LaunchWrap(std::wstring inputPath)
        {
               Launch(inputPath);
        }

需要再封装一层提供给Python调用

资源依赖

游戏中的Level，Model，Material，Texture，Mesh等资源之间会互相引用，产生依赖关系。这个关系可能是错综复杂的，不会像层级结构一样规范易用

需求：工具以Messiah引擎为例，检查Messiah工程的资源依赖关系，将其可视化展示出来，并进一步操作

物理目录与虚拟目录：Package文件夹下的Repository和Worlds文件夹，其下是物理目录，是打成了不同的包的。我们要生成使用者习惯的虚拟目录

存在问题：Messiah工程的资源类型非常多，相互之间的引用关系未必是严格遵守正确结构的，repository文件记录依赖关系是不可靠的，level文件的结构可能会变动，这些问题工具会检测和修复

依赖图

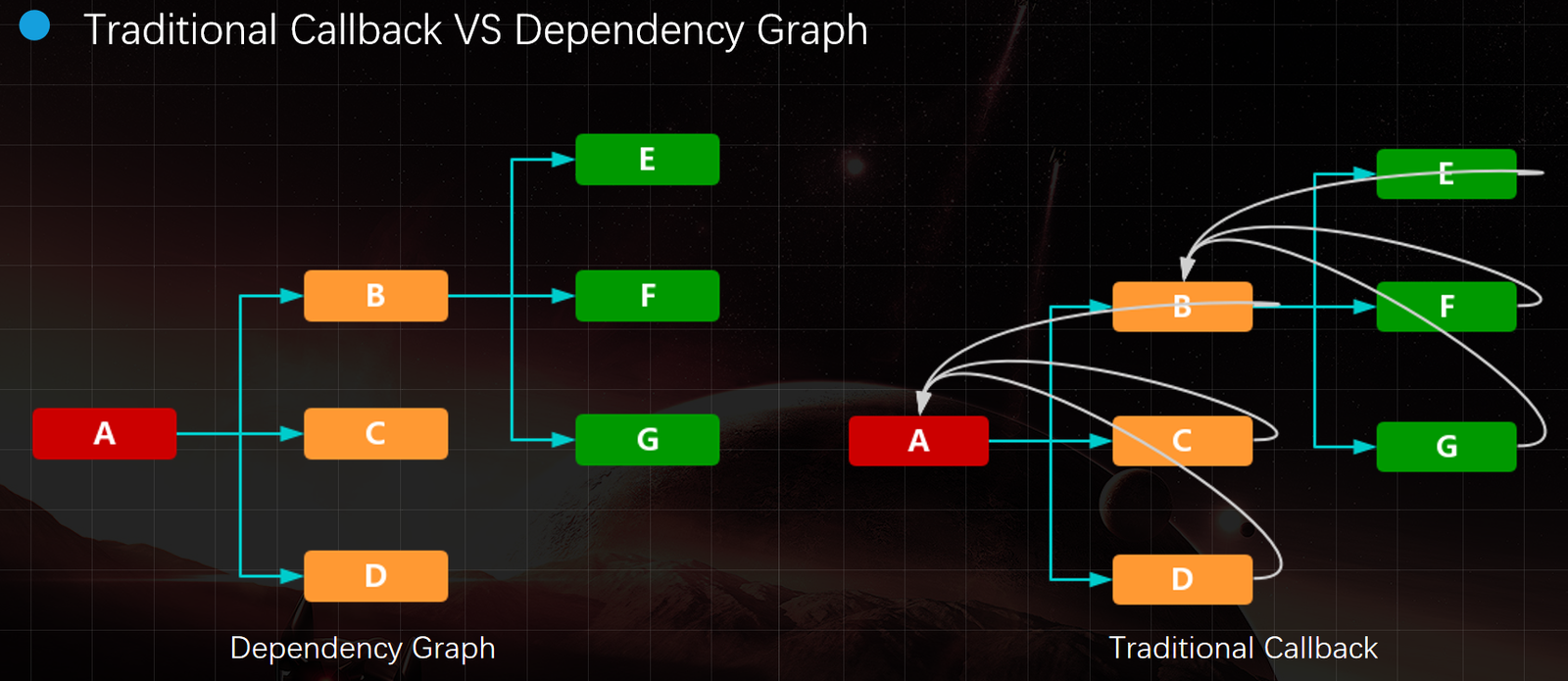

依赖图是表示几个对象相互依赖的有向图。如果依赖图不具有任何循环依赖性，则可以从依赖图中导出评估顺序（拓扑排序）

用途（Dependency Graphs In Game 等）

场景中对象之间的依赖关系。比如游戏中有些对象需要跟随另一个对象移动，比如玩家的宠物。比如相机在拍摄汽车时需要跟随汽车的移动
学校排课等等。比如学习某课程之前需要完成的前提课程，即依赖性课程
Automated software installers。检测软件使用所需要的依赖包
FrameGraph。结构化渲染流程

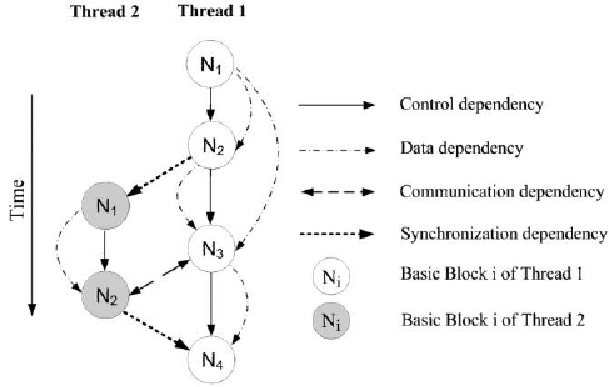

多线程。并行结点，进一步加快运行速度 LibEE
游戏设计。比如MC中创建木斧需要木板和木棍，这些可以作为斧头的依赖图。或者是某个事件在触发之前需要满足某些依赖条件（常见于非线性分支）

工具演示

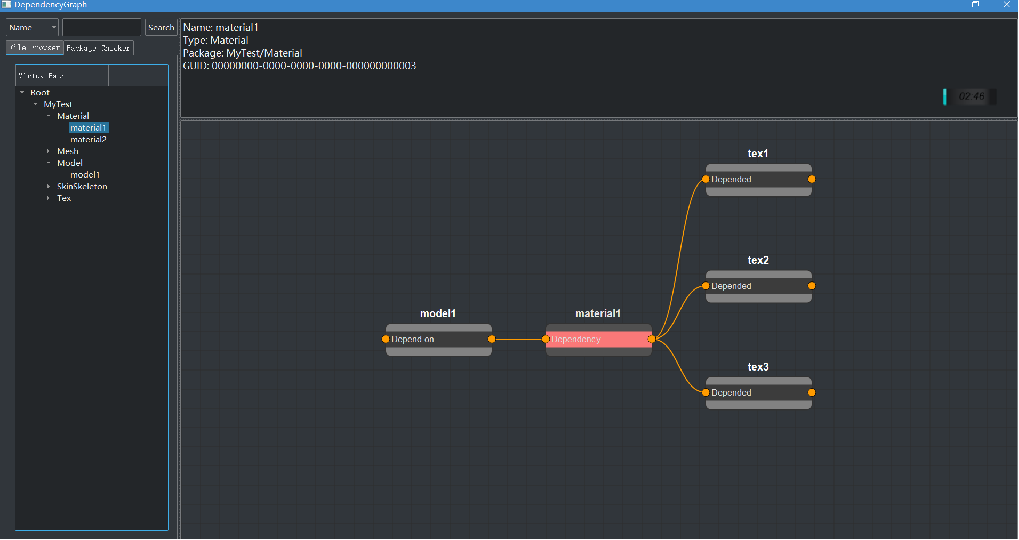

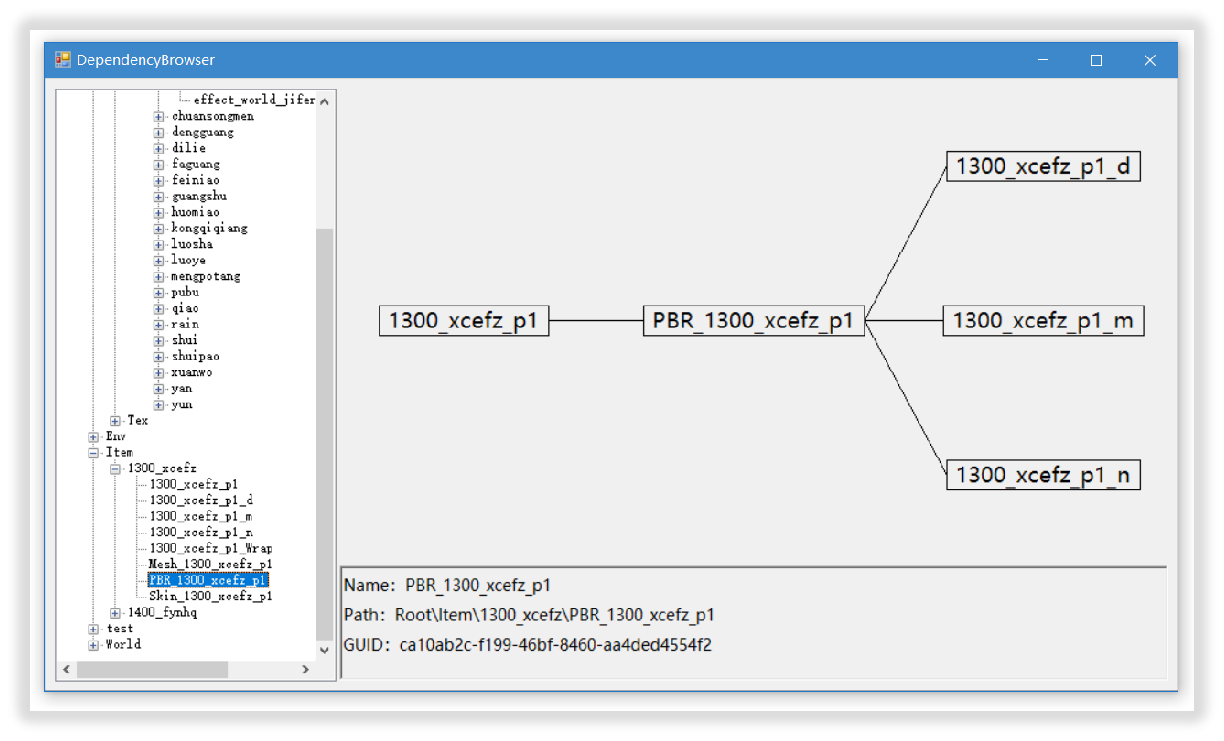

基本界面

演示视频（略）

功能：

虚拟目录 File Browser
选中显示该资源的 Dependency Graph
DG可以选中结点，移动结点，多选减选。缩放视图，移动视图。双击结点跳转
选中DG的结点后，上方显示Detail信息

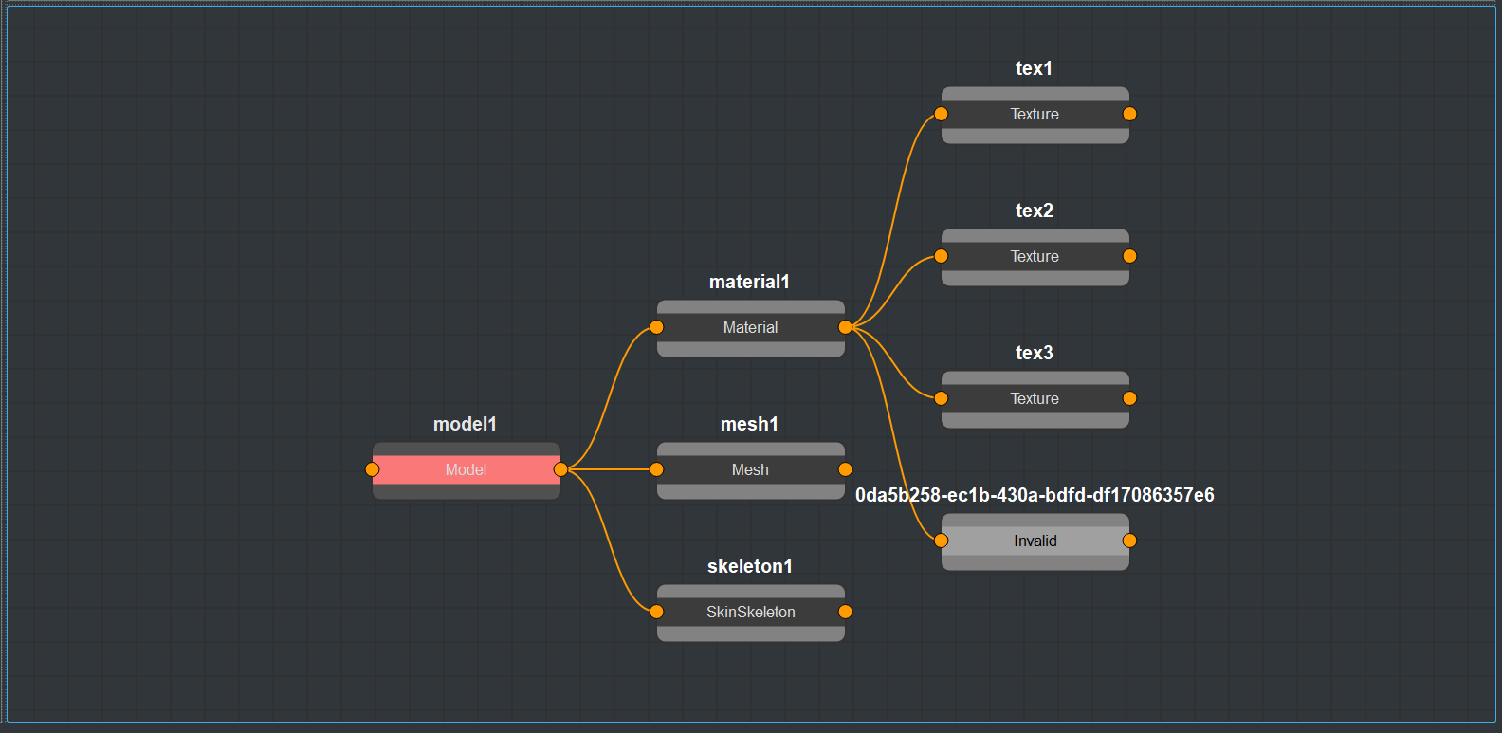

可以全展开，多重展开。依赖了无效的资源会以Invalid显示
搜索Name、Path、GUID，Browser会显示查询结果。误操作会弹窗警告
界面整体特性：UI自适应，Splitter拖拽控件，快捷键

工具对比

Unity：只提供了正向资源依赖查询，依赖项直接显示在Project视图中，没有依赖图

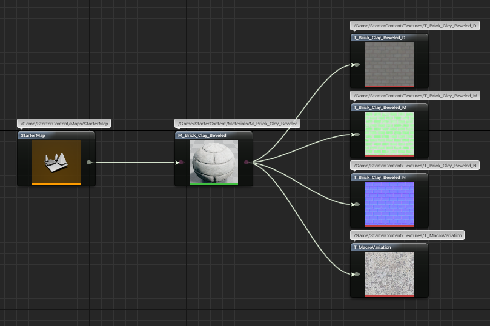

UE4：提供引用查看器，显示依赖图，与引擎原生兼容

技术架构

C++ Core

负责工具底层，解析工程资源
维护GUID与资源信息的映射表
维护依赖关系表

C# 原型

与C++混合编程，展示工具原型
使用Winform开发并用GDI+绘图
作为后续添加功能的验证与Debug工具

Python

使用PyQt开发工具界面，为以后接入Sunshine做准备
与C++混合编程，在boost.python，ctypes，python extending c三种技术中选择了boost.python
功能扩展，界面美化，操作简化等等

其他功能

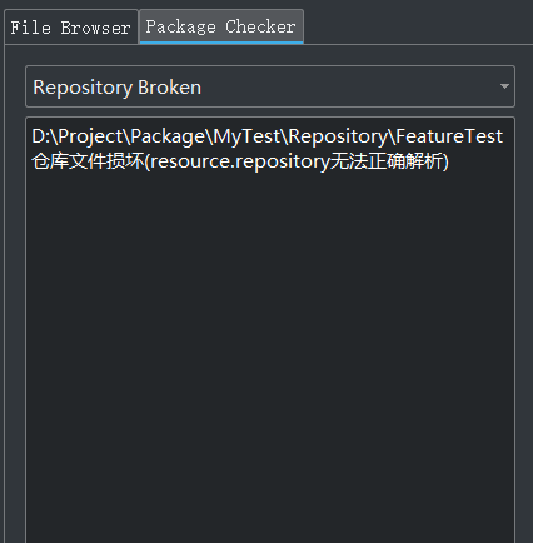

Package Checker 资源检查

仓库文件损坏: 任何一个xml无法正确读取都可以归类这个（repository，同样遍历的时候）
重复GUID: 任何一个资源不应该会和另外一个资源有重复的xml（冗余的GUID：遍历的时候就可以知道）
重复的虚拟路径: 任何一个资源不应该会和另外一个资源有重复的虚拟路径（生成treeview时检查同名）

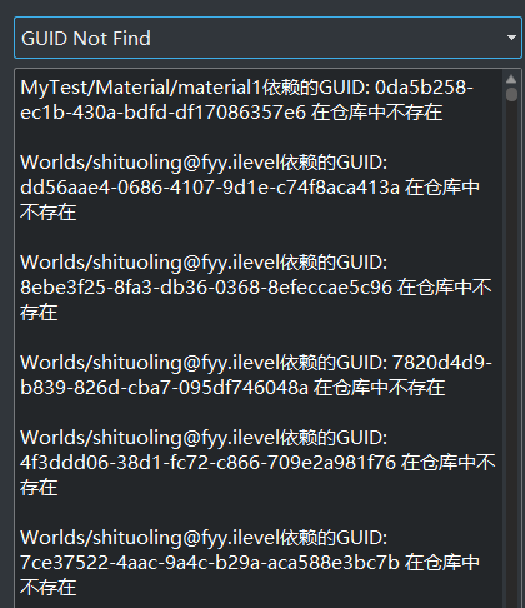

资源缺失: xml里面依赖了某个资源, 但是却没有（guid find end）
依赖缺失: Deps里面依赖了某个资源, 却没有, 不过这个因为Deps和xml的依赖应该一致, 所以可以归类为同一个（guid find end）可以在迭代器中检查

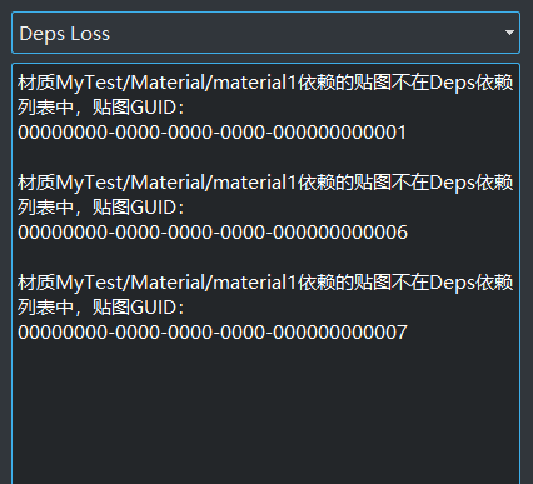

材质依赖贴图不在Deps: 因为原来的xml依赖Deps这个东西来加速加载, xml里面依赖了, 也应该有Deps（set加入时如果没有exists就是了）
额外的: 错误的引用关系; 我们固定是LODModel 引用 Model 引用 Mesh 引用 Material 引用 Texture,

只要引用关系里面的方式和这个不一致就是错误

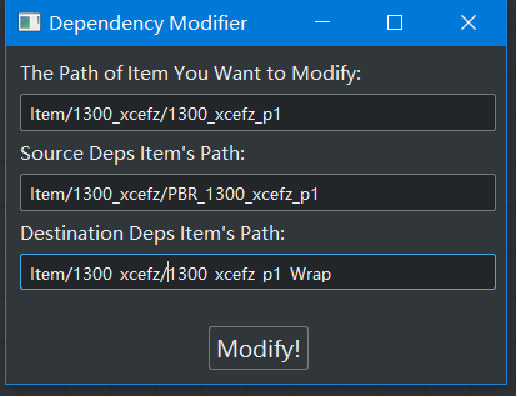

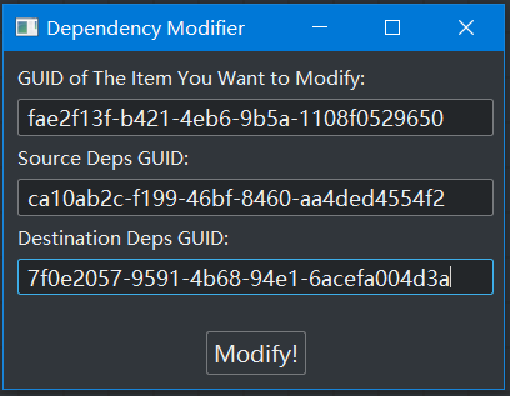

依赖修改器

修正或修改原先的资源依赖关系（通过GUID或路径）

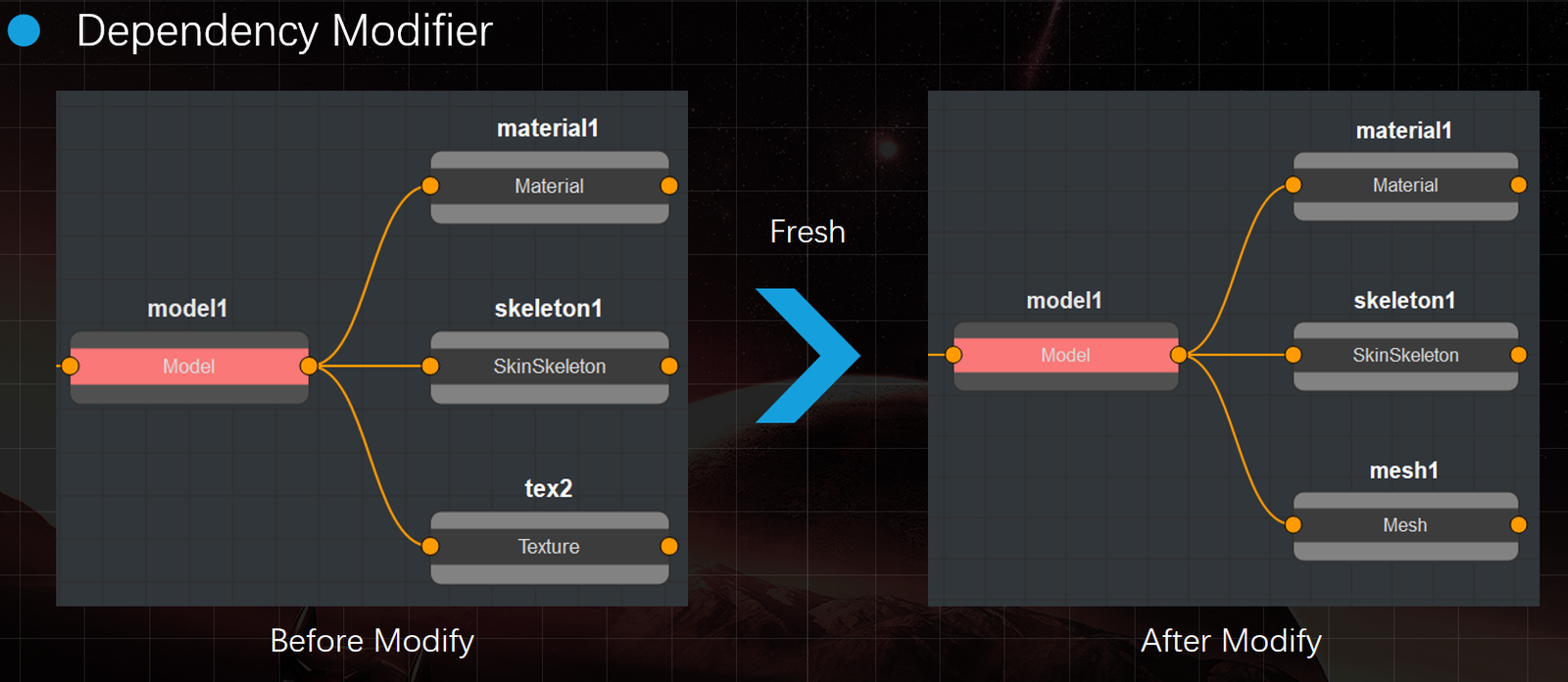

修改效果

多重展开

限制层级的展开（如Level展开）
全展开

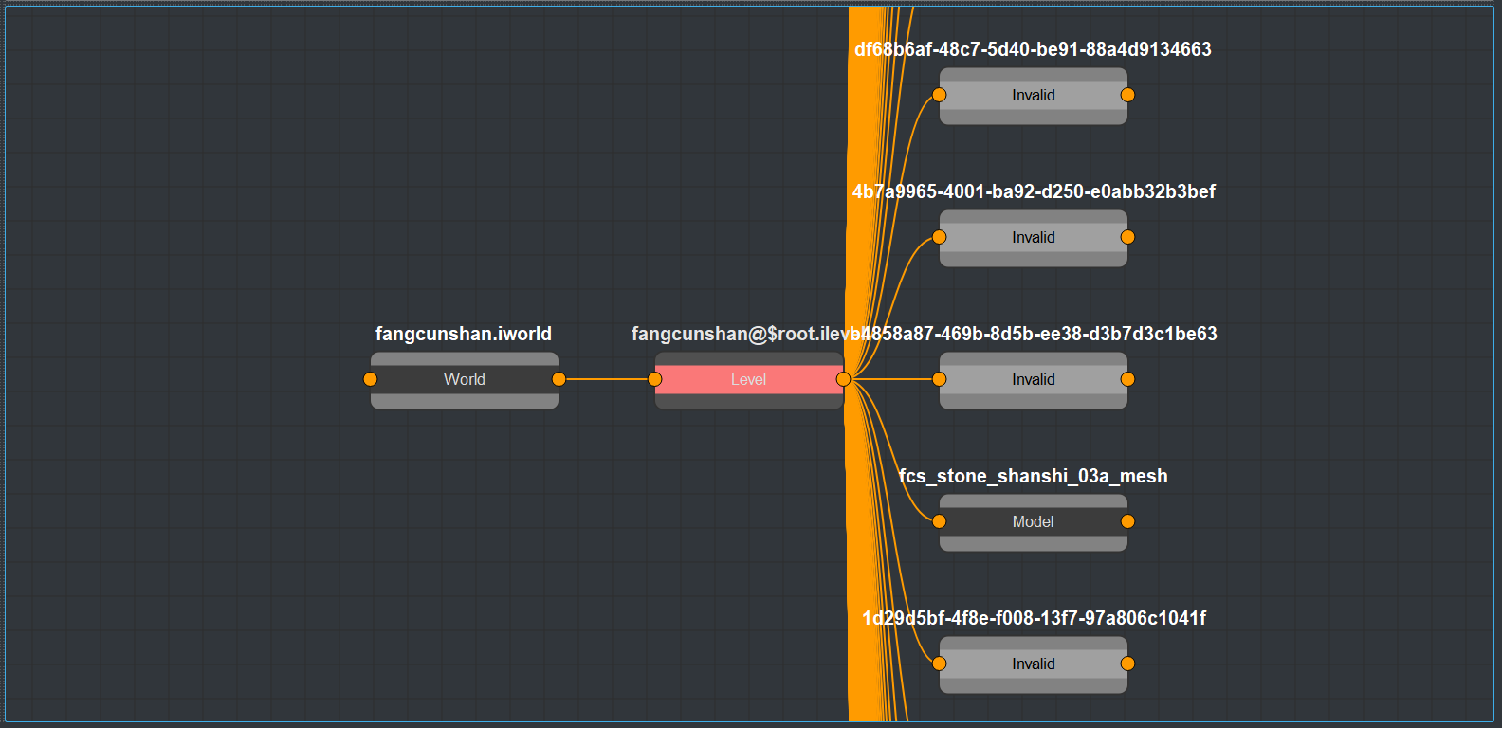

Level展开

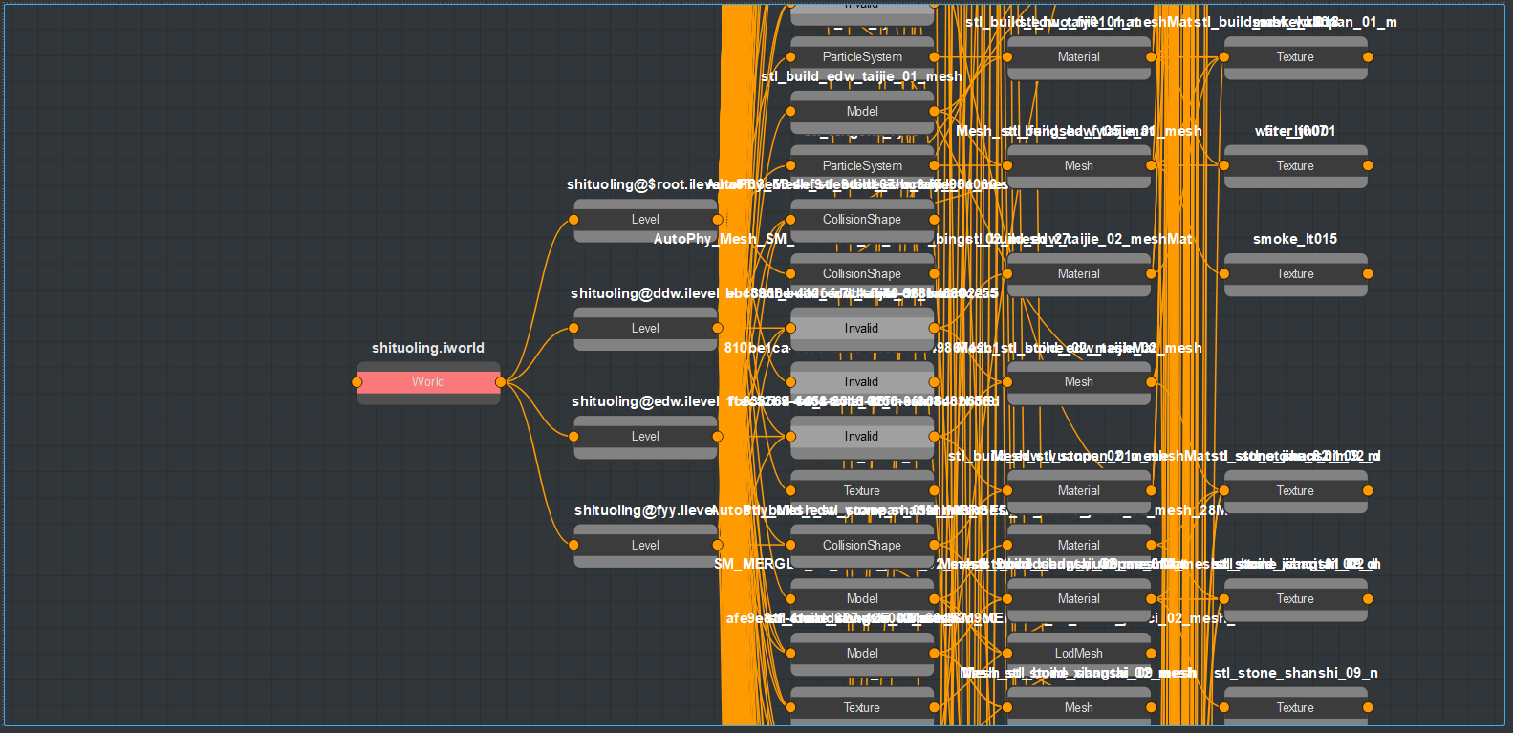

全展开：超大依赖图

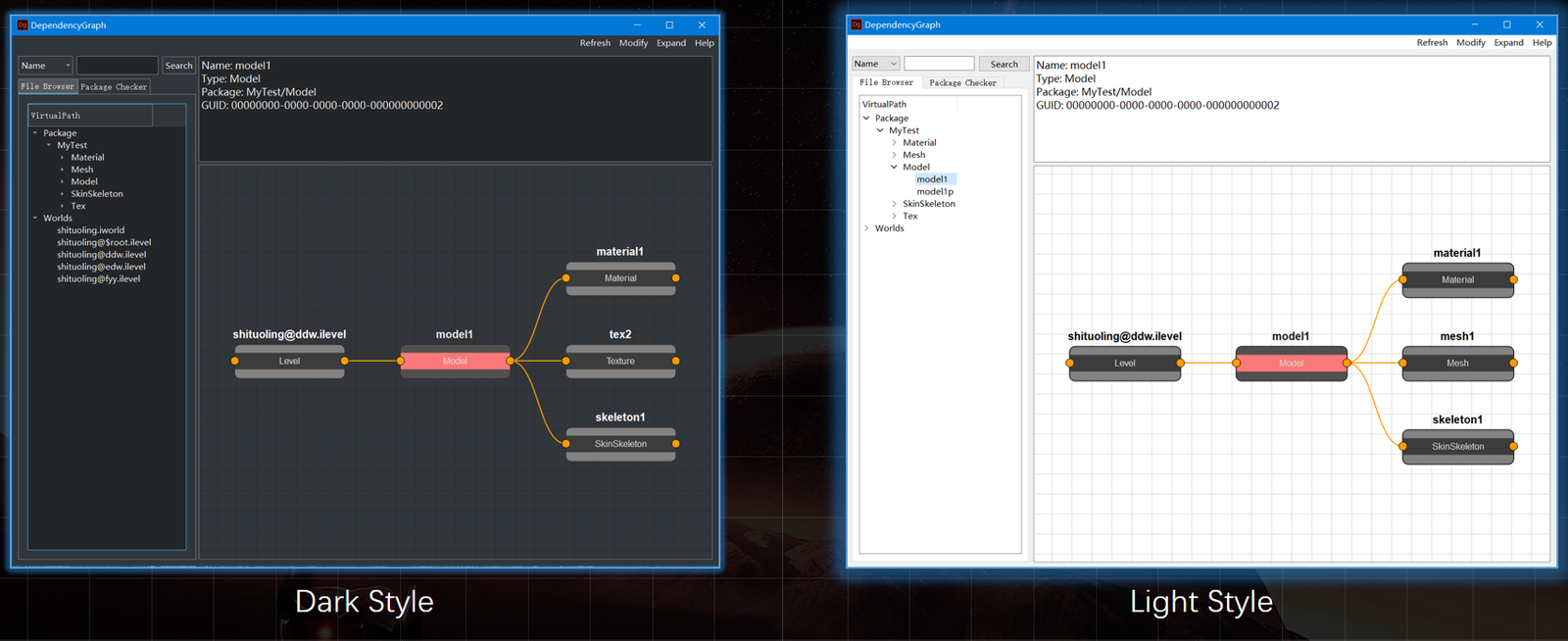

自定义皮肤

二进制缓冲加载
多线程I/O验证
效率对比
工程测试结果（保密）
未来展望
Sunshine集成
易用性
File Browser添加图标
功能性
优化
推销等等
引用
致谢最后，附MultithreadedValidation的解析：

目的是为了验证MsLoad和DgLoad的差异，首先两者都定义Launch和FindDependency，C# call C++的Wrap
验证的目标是Pipeline，里面做一个Producer-Consumer的Model，其中Dg以顺序加载的形式Load，Messiah以cb的形式Load
最后结果是DgLoad稍优于MsLoad
