3D数学与图形算法
坐标系
笛卡尔坐标系
ue4 coordinate system
Roll(朝向)-Pich(右侧)-Yaw(纵轴)
- 使用左手坐标系的空间：模型空间、世界空间、裁剪空间、屏幕空间 等大部分我们常用的空间
- 右手坐标系空间：观察空间（摄像机）
向量
向量常用来表示点(坐标) 和 朝向(大小)
点乘：A*B = |A||B|cosθ
可用于计算cosθ以及b在a向量方向上的投影
其他作用：

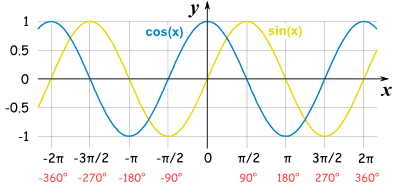

- 计算敌人是否在自己身后：Forward * EnemyDir < 0

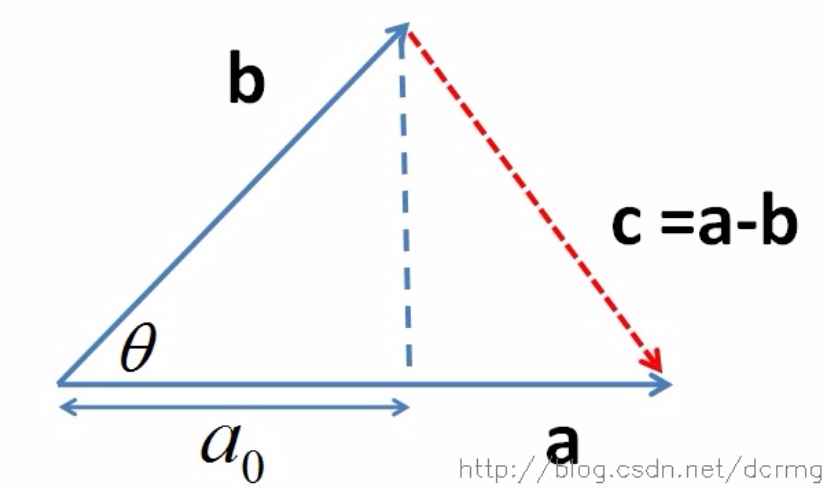

- b在a向量方向上的投影a0 = a*b / |a|² * a，长度为 |b|cosθ = a*b / |a|
- 计算离自己朝向角度最近的目标：cosθ = A*B = |A||B|，值越大越近
叉乘：a×b —— |a×b| = |a||b|sinθ
a × b = |a||b|sin(θ) * n（n 是一个与 a 和 b 都垂直的单位向量）
通常用于生成"法向量"。右手定则指的是：当你将右手的食指指向 a，中指指向 b 时，大拇指所指的方向就是 a × b 的方向。

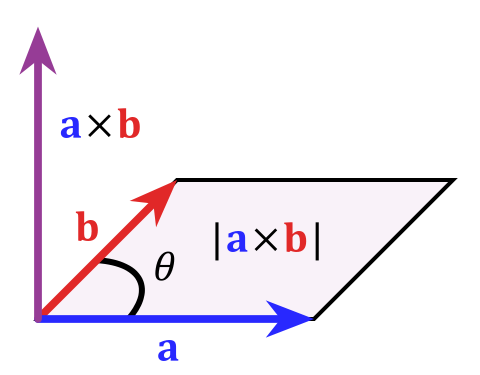

图中同时包括 二维叉乘(面积) 与 三维叉乘(坐标系) 的结果
其他作用：
- 计算最小的旋转角度。比如做一个方向盘，当前OA，目标点到OB，可以OA×OB，使用右手定则，z分量大于0逆时针旋转，小于0顺时针（点乘也可以做到）
- 计算目标在自己的左右方位：(Forward × ToTarget).y > 0 右侧。因为y分量>0表示在正平面，也就是sinθ>0，表示0~180°；而y分量<0在负平面，表示-180°~0
矩阵
- 表示3D空间信息(Transform)
- 缩放变换，旋转变换，扩展平移变换
矩阵，常用来 变换，或用于表示 变换(Transform)
缩放，只需要三维的变换矩阵：
[a, 0, 0][0, b, 0][0, 0, c] 坐标乘以该矩阵后即得到缩放后的坐标
旋转，同样只需要三维，以绕Y轴旋转为例：
[ cosθ, 0, sinθ][ 0, 1, 0][-sinθ, 0, cosθ] x,z轴类似，绕任意轴也同样可以在三维内实现
平移，则需要4x4四维矩阵与扩展为四维向量(w=1的齐次坐标)后的三维坐标运算：
[1, 0, 0, tx] [x] [x+tx][0, 1, 0, ty] * [y] = [y+ty][0, 0, 0, tz] [z] [z+tz][0, 0, 0, 1] [1] [ 1 ]
原理就是 矩阵的乘法原理：
若
为
矩阵，
为
矩阵，则他们的乘积
(有时记做
）会是一个
矩阵。其元素计算方式为：
以 3×3 与 3×3 方阵相乘为例：
[a11, a12, a13] [b11, b12, b13] [a11(b11, b12, b13) + a12(b21, b22, b23) + a13(b31, b32, b33)] [a11b11 + a12b21 + a13b31, a11b12 + a12b22 + a13b32, a11b13 + a12b23 + a13b33][a21, a22, a23] * [b21, b22, b23] = [a21(b11, b12, b13) + a22(b21, b22, b23) + a23(b31, b32, b33)] = [a21b11 + a22b21 + a23b31, a21b12 + a22b22 + a23b32, a21b13 + a22b23 + a23b33][a31, a32, a33] [b31, b32, b33] [a31(b11, b12, b13) + a32(b21, b22, b23) + a33(b31, b32, b33)] [a31b11 + a32b21 + a33b31, a31b12 + a32b22 + a33b32, a31b13 + a32b23 + a33b33]
具体示例：
简言之就是拿 A的横向元素 乘 B的纵向横列元素、再加起来... 得到一个结果和
方位角
旋转有3种表示方法：欧拉角，矩阵，四元数。各有优势
一般来说四元数最适合引擎运算，其是通过相似矩阵来实现旋转变换的，功效接近于三维旋转矩阵
q = (x, y, z, w) = xi + yj + zk + w
坐标空间
MVP矩阵(Model-View-Projection Matrix) 将顶点从模型空间变换到观察空间
模型空间->世界空间
用复合变换 Pworld = Mmodel * Pmodel
世界空间->观察空间
得到将相机变换到坐标轴原点的逆矩阵，且因变换为右手坐标系，需要对z分量取反
Pview = Mview * Pworld
观察空间->裁剪空间 及视锥体剔除：
- 如果是透视投影，需要视锥体6个裁剪平面，重点依据近剪裁平面、远剪裁平面。根据FOV改变视野张开角度，计算出远近裁剪平面的高度，再由横纵比Aspect得到宽度 =2*near/far*tan(FOV/2)。由此得到投影矩阵 Pclip = Mfrustum * Pview。还 可以根据±w分量，得到判断变换后的顶点是否位于视锥体内的不等式。
- 如果是正交投影，则因为near=far，计算简单很多，w分量仍然是1
裁剪空间->屏幕空间：
- 齐次除法：用w分量除以xyz分量。使透视投影的裁剪空间变为一个长度为1的单位立方体，转化为 归一化设备坐标NDC。
- 再用屏幕映射公式得到ScreenX,Y。Z分量用于深度缓冲
基本图形生成算法
OpenGL图形学
画线算法：如根据直线方程 y=kx+a

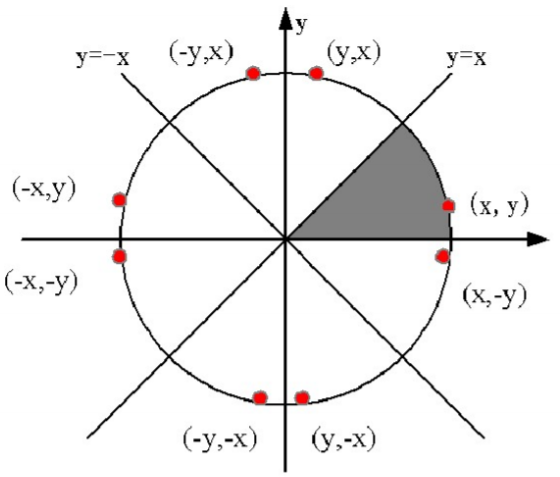

画圆算法：△x=1，计算最逼近的y像素....只需要推出1/8圆的坐标，就可以推出整个圆的
中点画椭圆算法：先画1/4椭圆

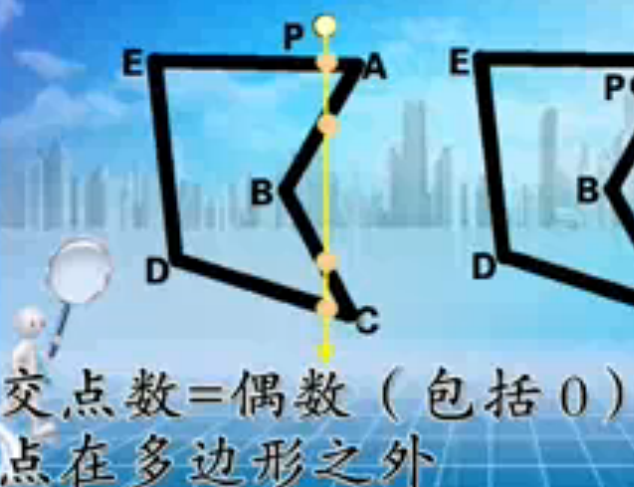

区域填充算法：判断点在区域内外【 将该点与多边形各顶点连线，若角度和=0，则为外点，若和=360°，则为内点】【射线法检验交点数为偶数则在区域外】
扫描线填充算法 / 边填充算法 / 种子填充算法
字符算法：点阵存储
曲线曲面算法
Bézier曲线
B样条曲线
碰撞检测
求交算法
点与直线求交：从点连纵轴与直线夹角计算即可
点与三角形求交：交点计数法 / 夹角之和法 / 代入三直线法 / 叉乘法(高效)：连线得3个向量PA, PB, PC，两两叉乘 a×b = x1y2-x2y1，如果三个结果都是同号的（可以判断出点在哪一侧），就在内
点与多边形求交：扫描线求交点，角度和2π（通过atan来算），叉积法也可判断是否在多边形各边内侧
直线与直线交点：解二元一次方程组
直线与平面交点：通过法向量
直线与圆交点：计算到圆心的距离。。
点与AABB：两端点即可

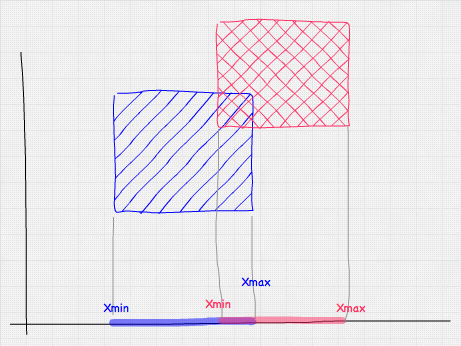

AABB与AABB：基于每一条坐标轴 并利用面的边缘去检测，比如x轴是否会重叠
球与球：r1+r2
球与AABB：计算AABB最近的点(不一定是一个顶点)和球体的中心之间的distance与r
消隐算法
画家算法：由远及近地绘制各面，相当于消除隐藏面
Z-buffer缓冲区算法：保存每个像素与视点的距离，渲染更靠前的
区间扫描线算法：最快，算法优点是将像素计算改为逐段计算，效率大大提高
裁剪算法
直线段裁剪：编码算法，中点分割法，参数化裁剪方法，梁友栋算法
多边形裁剪
字符裁剪
